Elips çizimleri için kullanılan Elipsograf aparatının çalışma şeklinin grafiksel gösterimle anlatılmaya çalışıldığı dosya ektedir.

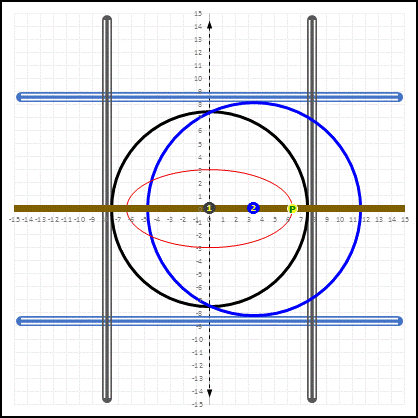

Elips_Elipsograf

Aparatta,
● 2 adet hareketli çember vardır. Çemberlerin yarıçapları ayarlanabilir. Çemberlerden biri YATAY eksende, diğeri ise DİKEY eksende hareket etmektedir.
2 çemberin merkezlerinden geçen doğru üzerinde herhangi bir nokta alınır.(P Noktası)
● Çemberler hareket ettikçe, çember merkezlerinden geçen doğru ve P Noktası da doğru ile birlikte hareket edecektir. P Noktasının geometrik yeri ELİPS olmaktadır.
● Elde edilen elipsin merkezi, elipsografın merkezi yani yatay ve dikey eksenlerin kesişim noktası olan Orijin noktasıdır. Elipsin yarı eksen uzunlukları ise, P Noktası ile Çember Merkezleri arasındaki mesafelerdir.


H Sayfasında ise ilgili hesaplamalar bulunmaktadır.
